FOX ELECTRIQUE Multiplex "d'abord un jouet, puis un modèle réduit !!!"

[cdom]

A fin de condensé ce qui a déjà été fait sur le fox voilà un récap complet pour ce petit modèle et ses diverses applications. Et il y en a pour tout les goûts, Hélices, turbine, pur, bipoutre, triplan, bi-moteur, etc


Ici tout le tuto complet genre foire fouille, bonne chance, déjà 38 pages !!!! ……. Mdr
http://forum.modelisme.com/viewtopic.php?id=162877&p=1

Fox Multiplex
Petit planeur lancé main moulé en Elapor léger, le Fox de Multiplex sera le modèle d'initiation parfaits pour les plus petits au départ mais pas que !!!

ENVERGURE 0.5 M
LONGUEUR 0.45 M
POIDS 40 GR

A fin de condensé ce qui a déjà été fait sur le fox voilà un récap complet pour ce petit modèle.

Centrage entre 30 et 45 mm du B.A La meilleur valeur étant 37 mm.
Servos : HXT500 (5gr)
récepteur : c'est selon chacun et la marque de sa radio
Contro : 6 à 10A selon le moteur choisit (voir la Gamme Turnigy Plush simple et pas chère)
Moteur : 5gr à 20gr selon l'utilisation voulue
Hélice : selon le moteur choisit ainsi que le type de vol envisagé
Prise : moteur/contro : soudure directement (on gagne du poids)
Contro/Accus : Prise JST
REGLAGES
PredimRC préconise ceci:

Débattement profondeur +/- 6°
--> 4,7mm
Débattement aileron +/- 3.5°
--> 2,8mm

Le problême c'est les winglet en bout d'aile du FOX, je pense que ça le rend mou en roulis, perso j'ai +/- 5mm en aileron et ce n'est pas une toupie (en lancé main), en profondeur j'ai à peu près pareil.




MOTORISATION de 9 à 20 gr max
http://www.topmodel.fr/product_detail.php?id=15315

http://www.hobbycity.com/hobbycity/store/uh_viewItem.asp?idProduct=5377

http://hobbyking.com/hobbycity/store/uh_viewItem.asp?idProduct=8613

http://www.hobbycity.com/hobbycity/store/uh_viewItem.asp?idProduct=9069


Incidence intégrale
http://www.vimeo.com/6867022

Le temps de prendre un vrai appareil photo et voici un récap. sur la constitution de l'aile Incidence Intégrale:

On coupe l'aile du FOX en 3 Morceaux:

Une partie fixe qui va dans le fuselage de 4 cm de large, découpée partiellement pour recevoir :

- les 2 servos (5g HXT500) dont les ailettes de fixation on été virées
- le fourreau de 4cm de long diamètre 6mm Ext/4mm Intérieur (DECATHLON rayon Cerf-volant ref. 0998.686 carbone 6/4.2mm )
- Fourreau à l'intérieur duquel se trouve un aimant néodym cylindrique de 4mm de diam par 4mm de long S-04-04-N: Disque D 4 mm H 4 mm (http://www.supermagnete.fr/S-04-04-N)

On réassemble les servos et l'EPP à la colle chaude, l'aimant est rentré un peu en force.

Ca donne ça:
http://sirius35.free.fr/Heli4/Plan/Fox/Incidence%20Integrale.pdf



Les palonniers de servos sont entaillés afin de permettre le coulissement du téton de commande de l'aile (essayez de faire ça mieux que moi !)



Les 2 demi ailes sont entaillées (PROPREMENT!) à 45mm du BA sur toute l 'épaisseur afin de pouvoir insérer la "1/2 clef" de 4mm :

Diamètre 4mm Ext (DECATHLON rayon Cerf-volant ref. 0027.364 carbone 4mm )

la chute d'EPP est récupérée, on retire 4mm au milieu et on recolle au dessus et dessous de la 1/2 clef celle-ci étant tout de même collée, Le REDBULL est fait comme ça (en fixe diam. 6mm) et il encaisse un paquet de "G".


- En extremité de la demi clef, vous insérez une vis (métallique ) à tête plate, celle ci viendra choper l'aimant du fourreau (j'aurais préféré l' aimant S04 mais il force trop et il n'est pas rectifiable) , ce point sera à améliorer je pense, la surface en contact avec l'aimant est poncée afin d'abimer le moins possible l'aimant.
- Pour le téton de commande, no souci, CAP de 0.8mm enfoncée et collée dans l'âme de l'aile et dépassant suffisamment pour déborder du palonnier de servo.



Ce système est relativement génial (désolé je ne suis pas l'auteur) car il est sans jeu mais cela entraîne 2 contraintes :

- La saignée dans le palonnier doit être quasiment de la taille du diam de votre téton de commande (Pas comme moi), sinon du jeu vous en aurez !

- le jeu de fonctionnement entre les 1/2 aile et le support fourreau doit être minime mais suffisant ( )

En gros y faut que ça frotte un peu car si vous mettez trop de jeu, c'est la clef d'aile au niveau de l'aimant qui prend tout dans les dents.

Alors moi, ce que j'ai fait, j'ai assemblé ma clef carbone en 3 parties, je l'ai insérée dans mes 3 bouts d'aile posées sur l'intrados , un morceau de feuille de papier ayant été au préalable intercallé pour générer un micro jeu,
et j'ai collé tout ça !!!!

Une foi sec, j'ai dissimulé la clef avec les chutes d'EPP.

Reste à tester l'efficacité de verrouillage en vol, je pense que ça passe en version calme

C1818, en REDBULL on casse tout, c'est même pas la peine d'essayer mais il y a une solution:

On monte d'1 cran les diamètre de clef, il existe chez DECATHLON du 8mm/6mm, ça passe j'ai verifié car j'ai les 3 tailles et l'ajustage fourreau/clef est même meilleur, donc:

- Fourreau en 8/6

- L'aimant qu'il faudrait c'est ça : http://www.supermagnete.fr/S-06-02-N

- 1/2 clé en 6/4.2mm

On gagne sur tout les tableaux sauf le poids mais c'est minime.

Je suis tenté de vous conseiller cet assemblage, le seul flou c'est l'ajustage aimant de 6mm/fourreau, le diam int exact de la 8/6 est de 5.95mm, ça doit passer, en plus cet aimant mesure 2mm de large au lieu de 4 pour le S-04, c'est toujours ça de gagné de longueur commune fourreau /clé d'où réduction du jeu.

Je suis exxxxxxtrêmement tenté, je craint que ma signature soit de moins en moins usurpée ...
-----------------------------------------------------------------------------------------------------
10 minutes .....

C'est le temps qu'il faut pour faire la clef d'aile rotative pour FOX en Incidence Intégrale (que j'ai décidé d'appeler FOX 2I)!

C'était tellement évident que je suis passé à coté quand on a discuté de la réalisation de cette clef :

Et oui, pourquoi s'emmer...er à mettre un aimant au milieu du fourreau et à coller des vis en bout de clef:

On commence comme avant:
- fourreau de 8mm long 40mm,
- 2x1/2 clef de 6mm
- mais en plus on coupe à la DREMELL 2 fines rondelles dans du 8mm:



A l'aide d'une petite lime ou d'une fraise, on gratte quelques 1/10 de mm dans chaque 1/2 clef pour arriver à 4mm intérieur (il n'y a quasiment rien à enlever):


On enduit l'intérieur des 1/2 clef d'araldite et on insere les aimant (S04-4) légerement en force jusqu'à se qu'ils affleurent le tube:



- On rentre tout ça dans le fourreau en reglant 50/50 pour chaque clef (mettez les aimants dans le bon sens, sachez que j'ai évidemment fait la connerie )
- Glissez les petites rondelles de 8mm carbone de chaque coté, encollez, faite tourner plusieurs fois les 2 clef pour creer un jeu de fonctionnement
-c'est fini


L'attraction est terrible car :
-les aimants sont forcément paralleles
- ils sont 2 (800gr théorique)
- Chrome sur chrome ça glisse bien
- pas de perte par entrefer

Mécaniquement, on ne peut pas faire plus solide car:
- les 1/2 clef rentrent de 20mm chacune.



La contrainte c'est d'avoir un aimant de 4mm de diam, moi j'ai ceux de supermagnet mais il doit bien en avoir d'autre marque.

Je ne sais pas si j'arriverai à stabiliser le vol du FOX 2I mais si j'échoue ça ne sera pas à cause d'une rupture de la clef !

Je vais donc retirer la clef de 4mm qu'il faut abandonner en usage motoplaneur (elle suffit très largement en vol libre).

Je vais coller le fourreau de 8 mm contre les servos, ce qui donnera au centre de rotation la valeur de 42mm au lieu de 45, le bras de levier étant plus court entre cet axe et le téton d'entraînement, le débattement en bord de fuite sera plus grand, le but étant de combattre cette relative mollesse à la profondeur.


Ah oui, j'oubliait cette clef pèse 7gr (longueur 1/2 clef de 14cm)

Si ça peut servir ....
Technique de FYDEPRON71
ACCU
http://www.hobbycity.com/hobbycity/store/uh_viewItem.asp?idProduct=7305&Product_Name=Rhino_ 610mAh_2S_7.4v_20C_Lipoly_Pack

http://hobbycity.com/hobbycity/store/uh_viewItem.asp?idProduct=7301&Product_Name=Rhino_ 360mAh_2S_7.4v_20C_Lipoly_Pack


VIDEOS
http://www.vimeo.com/5148571

http://www.vimeo.com/6670531

http://www.youtube.com/watch?v=MoLA5dGyJyM

http://www.vimeo.com/6767482

http://www.youtube.com/watch?v=SXeUmB1gDxg&feature=PlayList&p=1835BF4C912 FC3B1&playnext=1&playnext_from=PL&index=2

http://forum.modelisme.com/viewtopic.php?id=131148&p=40

http://www.youtube.com/watch?v=j_T51TQ3A18&NR=1

http://www.youtube.com/watch?v=zkjSb5_t5Bs&feature=related

http://www.youtube.com/watch?v=ZODYsPcDPFE

http://vimeo.com/4107411

http://www.asturiasrc.com/foro/viewtopic.php?f=31&t=11

http://www.dailymotion.com/video/xaqyiv_jetfox2

http://forum.modelisme.com/viewtopic.php?id=131148&p=40

http://www.svensktmodellflyg.se/forum1.asp?viewmode=1&msgid=199920&page=&CurrentMa inTopic=11

http://www.youtube.com/watch?v=6n92tJonPT4&feature=player_embedded


SERVOS DE 3.6 à 5 gr
http://www.hobbycity.com/hobbycity/store/uh_viewItem.asp?idProduct=5459

http://www.hobbycity.com/hobbycity/store/uh_viewItem.asp?idProduct=663&Product_Name=HXT500_ 5g_/_.8kg_/_10sec_Micro_Servo



CONTROLEUR ENTRE 6 ET 10 AMPERES EN 2 S
http://www.hobbycity.com/hobbycity/store/uh_viewItem.asp?idProduct=4317&Product_Name=hexTro nik_PRO_10A_BESC_w/_PC_Programmability



ACCU DE 360 à 650 Mah
http://www.hobbycity.com/hobbycity/store/uh_viewItem.asp?idProduct=6788



LIENS INTERESSANTS
http://amaauvers.free.fr/spip/spip.php?article454

http://forum.modelisme.com/viewtopic.php?id=131148&p=40

Merci à CHTIPANDA - SIRIUS35 – MANUFROTIN – FLYDEPRON71 – ETC ….

N’HESITEZ PAS A AJOUTER VOTRE CONTRIBUTION A LA SUITE AINSI QUE VOS PHOTOS ET DESCRITION DU MATERIEL UTILISE.

A+ Dom

[sirius35]

on va rajouter des photos ;)

[cdom]

J'ai ajouté les photo de Flydepron71 pour l'incidence mais il manque les côtes de l'installation du foureau et des servos ;)

[sirius35]

[chtipanda]

bon resumer
bravo

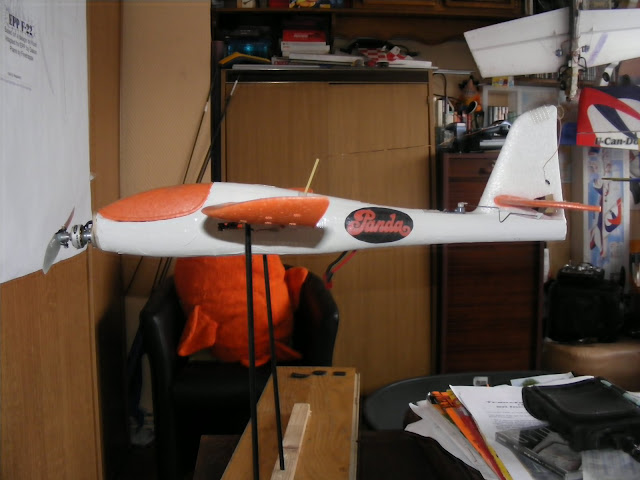

les images pour donner envie ;)

:D:D:D

[chtipanda]

je vient d'envoyer un mail a supermagnete.fr pour montrer l'utilisation que nous faisons des aiments ,un bon d'achat peut être a gagner ,si une réponse positive de leur part me parvient. je me propose de dispatcher les aiments entre les membres assidu de ce forum flydepron71 sirius35 cdom et moi même si j'en oubli dite moi mais seulement si une réponse positive de leur part me parvient.
je publierait d'ailleurs leur réponse,quel soit positive ou non.
voilou ;)
je tenez a vous en faire part
ps j'ai joint le pdf de synthèse que sirius35 a fait sur notre post .

[xerius]

Bonjour chtipanda,
Tu parles d'un pdf que tu as joins. Ou puis-je le télécharger ?

Benoît

[chtipanda]

lis le récapitulatif de cdom ,certe il a mis beaucoup de lien mais c'est la synthèse d'un post qui compte plus de 39 pages
http://sirius35.free.fr/Heli4/Plan/F...0Integrale.pdf
mais il faut quand même regarder sa synthèse il y a des choses a voir absolument dedans ;)

[xerius]

Merci pour le lien. C'est effectivement une synthèse que l'on trouve dans l'autre post... (J'ai parcouru les 39 pages et vu aussi pas mal de variantes).

Benoît

[manufrotin]

http://forum.modelisme.com/t131148-nouveau-micro-planeur-multiplex-le-fox.html
