22/10/2011, 13h13
| #1 (permalink) |
| Membre actif  Inscrit : August 2010 Lieu: Région centre
Messages: 483
|  LiPoMètre pour télémétrie Graupner Hott (DIY) Voici quelques infos sur un projet en cours. C'est un module de mesures de tensions Lipo de 2S à 6S. Il est basé sur les travaux de Stefan Radolf disponible sur le forum RC-Network.de : Graupner HoTT Telemetrie-Sensoren Eigenbau DIY | Telemetrie-Protokoll entschlüsselt La base est une carte Arduino Pro mini.  Vous pouvez trouver toutes les infos sur mon site : Conception : LipoMetre Réalisation : LipoMetre Logiciel (code) : LipoMetre Ces pages seront mises à jour au fur et à mesure. Voici les premiers essais : Carte pont diviseurs (3S) avec connecteurs  Affichage sur la MX-16 : (Accu Lipo 3S) - Affichage de la tension de 3 éléments (CELL) résolution 20mV - Affichage de la tension totale de l'accu (BAT1) - Nombre d'éléments affiché sur T1 (T1 °C) - Essai d'affichage de la jauge (CARB) valeur non affichée représentative.  A suivre .... Thierry
__________________ -------------------------------------- ----> www.thyzoon.fr -------------------------------------- |
|  |
|
22/10/2011, 20h47
| #2 (permalink) |
| Nouveau membre  Inscrit : December 2003
Messages: 38
| Félicitations et merci de nous avoir fait partager ton travail!  Je suivais justement ce topic avec grand intérêt, dans l'espoir d'y voir apparaitre une sonde comme celle que tu viens de réaliser! Je vais suivre avec grand intérêt! |
|
| |
|
01/11/2011, 12h46
| #4 (permalink) |
| Membre actif Inscrit : August 2010 Lieu: Région centre
Messages: 483
| Général Air. C'est le seul module qui as été analysé sur le forum RC-Network.de. Je suis un peu en pause, mais je vais poursuivre. Je vais peut être faire un petit circuit imprimé .... A suivre.
__________________ -------------------------------------- ----> www.thyzoon.fr -------------------------------------- |
|
| |
|
01/11/2011, 12h55
| #6 (permalink) |
| Membre actif Inscrit : August 2010 Lieu: Région centre
Messages: 483
| J'achète chez : HobbyTronics | SparkFun Arduino Pro Mini 328 - 5V/16MHz |DEV-09218 (le prix varie un peu en fonction des cours des monnaies) Sinon chez Flyduino : Flyduino Pro Mini 16Mhz 5V Matt black 1.6mm PCB, 14,95 € Liste sur le site Arduino : Arduino - Buy
__________________ -------------------------------------- ----> www.thyzoon.fr -------------------------------------- |
|
| |
|
19/11/2011, 12h55
| #7 (permalink) |
| Membre actif Inscrit : August 2010 Lieu: Région centre
Messages: 483

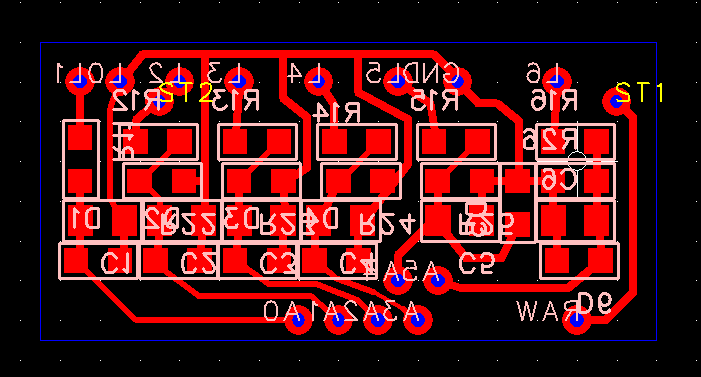

| J'ai réalisé un routage de carte ...  C'est dense, pour avoir les 6 tensions. A suivre
__________________ -------------------------------------- ----> www.thyzoon.fr -------------------------------------- |
|
| |
|
10/12/2011, 17h45
| #8 (permalink) |
| Membre actif Inscrit : August 2010 Lieu: Région centre
Messages: 483
| Après quelques modifications sur le routage :  Les cartes :
__________________ -------------------------------------- ----> www.thyzoon.fr -------------------------------------- |
|
| |
|
17/12/2011, 11h41
| #9 (permalink) |
| Membre actif Inscrit : August 2010 Lieu: Région centre
Messages: 483

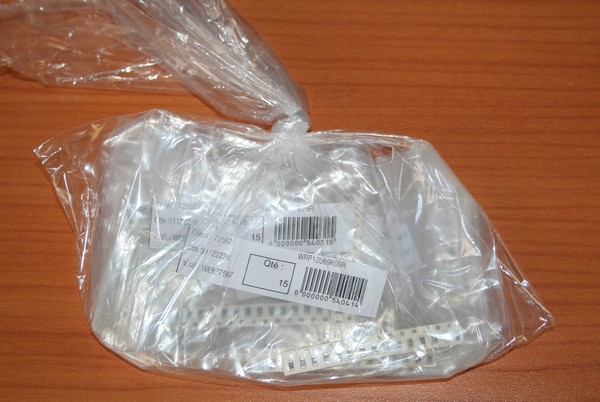

| Les composants sont arrivés ....  L'implantation :  Y'a pu ka ...
__________________ -------------------------------------- ----> www.thyzoon.fr -------------------------------------- |
|
| |
|
17/12/2011, 17h06
| #10 (permalink) |
| Noob Inscrit : May 2011 Lieu: Chelles (77)
Messages: 113
| Composants de surface ?
__________________ - Multiplex FUNCUB (3S 3200 avionics et 2200mAh Zippy Flightmax - Hélice 13x4 - Himax C3522-990 - ESC BL-55) - Multiplex EasyGlider Pro (3S 2200mAh - 13x6.5 - Himax C3516-840 - ESC Turnigy Dlux 40A - sonde Vario) - Graupner MX-12 2.4gHz Hott (v1 - Lipo 2500mAh) + Smart-Box (33700) |
|
| |
|
